公司新闻

(1)时效加热温度的敏感性

为了使尽可能多的强化相溶入固溶体，铝合金的时效加热温度应尽量提高，接近其熔点。为了避免极易产生的过热、过烧，必须严格控制加热温度。铝合金的加热温度范围一般在10℃以内，要求加热炉的温度均匀度≤±5℃。

(2)固溶加热速度的敏感性

对于包铝铝合金热处理时，为了防止包铝层与基体铝合金之间扩散而影响其使用性能，应使固溶处理的加热速度尽量快些，限制加热时的最大回复时间，如表1-12所示。

表1-12    包铝铝合金固溶处理加热的最大回复时间

(3)冷却速度的敏感性  对于大多数铝合金淬火冷却时，都要求在400~250℃范围内以最快的冷却速度冷却，在随后的时效处理才能获得良好的综合力学性能以及较好的抗应力腐蚀能力。因此，要求淬火转移时间为5～15s。为了确保强化效果，应力求减小处理前的有效尺寸（如在粗加工后处理等）。不难看出，铝合金零件设计时，应考虑到铝合金淬火冷却速度的敏感性。、

(4)淬火与时效的间隔时间的敏感性  表1-13为铝合金淬火后塑性保持时间及淬火与人工时效间隔时间的限制。

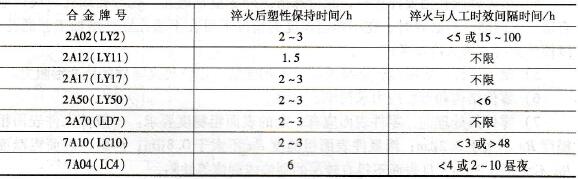

表1-13    铝合金淬火后塑性保持时间及淬火与人工时效间隔时间的限制
